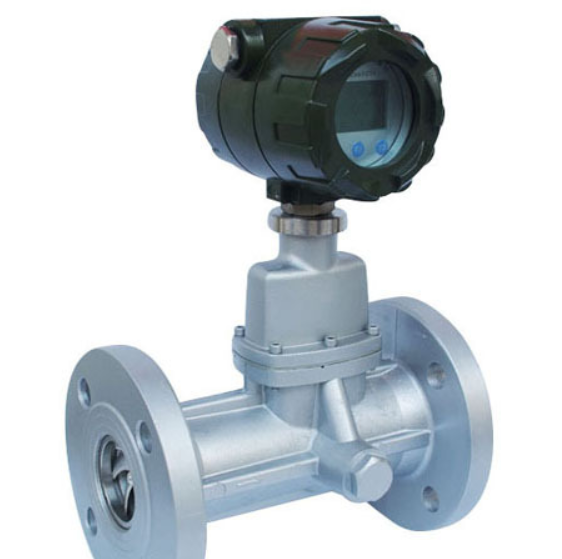

天然氣流量計之旋進旋渦流量計的安裝使用
點擊次數：682 發布時間：2020-12-20 11:19:20
大家好。今天小編為大家帶來的是關于
天然氣流量計之旋進旋渦流量計的安裝使用的介紹。
1）選擇合理的安裝場所。安裝場所應避開強電力設備，高 頻設備、強電源開關設備;避開高溫熱源和輻射熱源影響;避開 高溫和強腐蝕氣氛影響:避開強烈振動并且安裝、布線、維修方便。在傳感器上游和下游，必須消除由于過長的管道所產生的振 動。
2）儀表一般要求水平安裝，被測流體的流向應與殼體上指 示流向的箭頭一致。亦可垂直或傾斜安裝。當測*液體時，應確 保傳感器總是完全充滿液體。為了檢修時不致影響流體的正常傳 輸，建議在儀表的安裝段另增設旁路。
3） 旋進漩渦流量計對前后直管段的要求較低，原理上允許 流量計前后不需要直管段，但一般要求儀表前有3D長度的直管 段，儀表后有1D長度的直管段。特殊情況要求5D和3D長度。 當單彎管或雙彎管的彎管半徑大于1.8D時，流量計前后可以不要直管段。各種不同管道安裝條件下所需的直管段長度如圖8- 25所示。
4）測量氣體或蒸汽時可采用沮度壓力補償，溫度計和壓力計的安裝位置。
5）當被測流體中含有雜質時，應在儀表前裝上過澹器或過濾網，但仍應保證儀表前的直管段要求。
6}測量少量異相的氣液兩相流時傳感器安裝方法。測量液 體時，管道中可能有少量的氣相，其含量不超過規定的氣一液兩 相流體，為防止氣體在傳感器內滯留，必須安裝氣體分離器。測 量氣體時，當管道被所測氣體可能產生的冷凝液，及氣體中存在 未被除掉的不穩定液相，為防止液體在傳感器內滯留、*好垂直安裝。測高、低溫流體時傳感器自身應有有效的保握措施。
7）儀表測得的被測氣體的體積流量為工作狀態下被測氣體的實際流量。若將該實際流量換算成標準狀態下的標準流量，可 按下式計算式中，4?p是標準狀態下的體積流量;4,是工作狀態下的體積流 量;ho是標準狀態下被測氣體的**壓力;To是標準狀態下被 測氣體的熱力學溫度;戶是工作狀態下被測氣體的**壓力;T 是工作狀態下被測氣體的熱力學溫度;Z是工作狀態下被測氣體 的壓縮系數。
8）當管道較長，可能發生振動時，應在流量計上游和下游 安裝固定支架，防止管道振動。根據經驗，流量測量值易受氣流 脈動和壓力變化影響。
9）體積流量儀表系數K vn和質*流量儀表系數K,,,o是儀表 出廠前在常溫狀態標定確定的。儀表工作狀態與試驗室標定狀態 相差較大時，儀表系數K，和K‘應作修正，對儀表系數修正方法與渦街流量計相同。
以上就是關于天然氣流量計之旋進旋渦流量計的安裝使用的介紹，希望能對大家有幫助。
