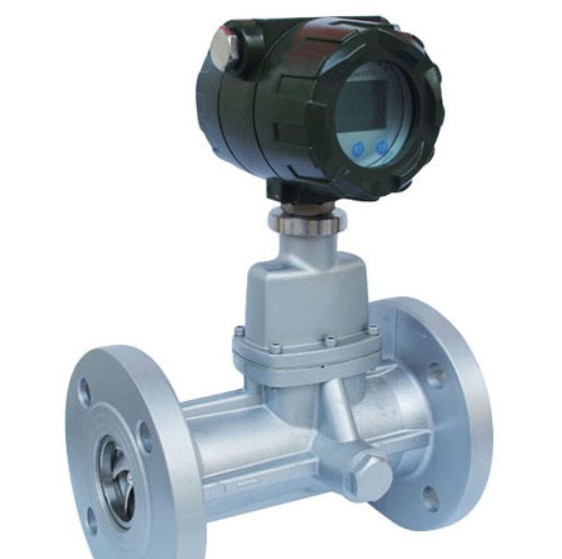

天然氣流量計之渦街流量計工況體積流量換算技
點擊次數：880 發布時間：2020-12-20 11:19:20
大家好，今天小編為大家帶來的是關于
天然氣流量計之渦街流量計工況體積流量換算技巧的介紹。
1：根據工藝設定的流量范圍計算出實際管道工作狀態下的體積流量：
工藝設定的流量可以是質量流量（kg/h）、工作狀態下的體積流量（m3/h）或標準狀態的體積流量（N m3/h），將質量流量或標準狀態的體積流量換算成工作狀態下的體積流量的方法如下：
a．將質量流量的*大流量（量程上限）Gmax（kg/h）換算成工作狀態下的體積流量Qmax（m3/h），計算公式為：
Qmax Gmax×— m3/h）
式中: ρ ——儀表工作條件下介質的密度ｋｇ/ｍ3
b．將氣體標準狀態的*大流量（量程上限）Q0max（Nm3/h）換算成工作狀態下的體積流量Qmax（m3/h），計算公式為：
Qmax Q0max×—————×————— m3/h）
式中: Ｐ ——儀表工作條件下氣體的表壓（ＭＰａ）；
ｔ ——儀表工作條件下氣體的溫度（℃）。
2：渦街流量計根據工作狀態下的*大體積流量Qmax（m3/h）計算渦街的*大頻率fmax：
fmax ———×Qmax×Ｋ×ＫＴ Hz）
式中: Ｋ ——儀表系數（１／Ｌ），K值標明在儀表銘牌上；
ＫＴ——溫度修正系數。
渦街流量計安裝點的上游較近處若安裝閥門，不斷地開關閥門，對流量計的使用壽命影響極大，非常容易對流量計造成**性損壞。流量計盡量避免在架空的非常長的管道上安裝，這樣時間一長后，由于流量計的下垂非常容易造成流量計于法蘭的密封泄露，若不得已安裝時，必須在流量計的上下游2D處分別設置管道緊固裝置。
以上就是關于天然氣流量計之渦街流量計工況體積流量換算技巧的介紹，希望能對大家有幫助。
