天然氣流量計的結構特點
點擊次數：696 發布時間：2020-12-20 11:19:20
大家好，今天小編為大家帶來的是關于
天然氣流量計的結構特點的介紹。

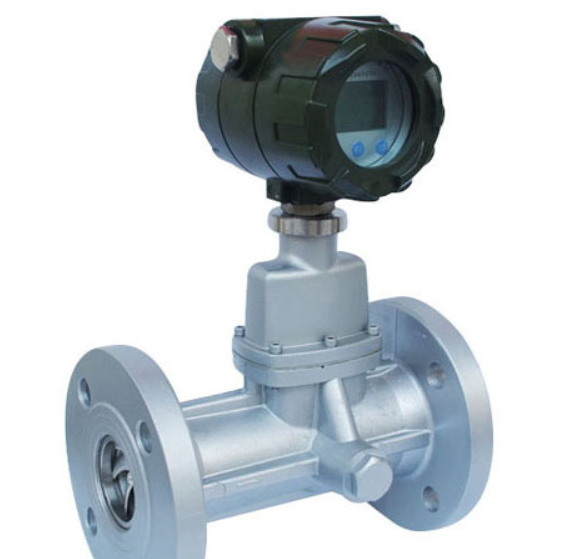

流量計由以下七個基本部件組成： 1、旋渦發生體 用鋁合金制成，具有一定角度的螺旋葉片，它固定在殼體收縮段前部，強迫流體產生強烈的漩渦流。 2、殼體 本身帶有法蘭，并有一定形狀的流體通道，根據不同的工作壓力，殼體材料可采用鑄鋁合金或不銹鋼。 3、智能流量計積算儀 由溫度、壓力檢測模擬通道、流量檢測數字通道以及微處理單元、液晶驅動電路和其它輔助電路組成，并配有外輸信號接口。 4、溫度傳感器 以Pt100鉑電阻為溫度敏感元件，在一定溫度范圍內，其電阻值與溫度成對應關系。 5、壓力傳感器 以壓阻式擴散硅橋路為敏感元件，其橋臂電阻在外界壓力作用下會發生預期變化，因此在一定激勵電流作用下，其兩個輸出端的電位差與外界壓力成正比。 6、壓電晶體傳感器 安裝在靠近殼體擴張段的喉部，可檢測出漩渦進動的頻率信號。 7、消旋器 固定在殼體出口段，其作用是消除旋渦流，以減小對下游儀表性能的影響。
以上就是關于天然氣流量計的結構特點的介紹，希望能對大家有幫助。
