孔板流量計有悠久的歷史背景，各種試驗數據齊全。結構簡單，無可動部件、長期使用穩定可靠，精度高。有豐富的設計制造和應用經驗。標準化程度高，線性好，可不必進行實流標定。孔板流量計有可靠的實驗數據和完善的國際、國家標準GB2624-93。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循國際標準計算與加工、使用靈活方便；國內目前流量測量中應用***的仍然是差壓式流量計，據有關資料的估計占流量儀表總用量的75%-85%之間。它在蒸汽鍋爐、石油、化工、鋼鐵、電力、水利、造紙、制藥、食品和化纖等行業中被**使用。

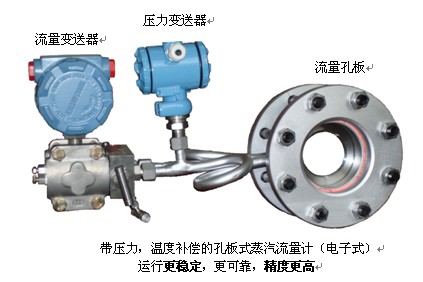

孔板流量計原理及結構：
充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。
主要技術參數
▲公稱通徑： DN20 – DN1000
▲依據國家標準GB/T2624-93進行設計制造
▲依據國家檢定規程JJG 640-94進行出廠檢定
▲基本精度： ±0.5%、±1%、±1.5%
▲流量范圍： ≥ 1:15
▲公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
▲被測介質：飽和蒸氣、過熱蒸氣、 水、空氣、天然氣、其它混合介質
▲被測介質溫度：-10℃~+450℃
▲供電電源：智能流量積算儀220VAC， 流量變送器24VDC（由積算儀供電），
▲輸出信號： 4-20mA DC或RS485通訊
▲防爆性能： 本安型ibIICT5
法蘭取壓孔板流量計安裝
▲可水平、垂直安裝，應保證管內充滿液體。
▲孔板流量計前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。
訂貨時請詳細提供以下數據：
（1）被測介質 名稱
（2）*大、常用、*小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度 （水，蒸汽，常用氣體可以不提供）
（5）管道材質、內徑、外徑
